鋁合金廂式半掛車全流程柔性智能生產線
骨架 / 側板 / 底架 / 合箱 / 前板 / 門板六大獨立產線｜20 分鐘 / 臺高效節拍｜物聯網全程數據管控
1. 適用產品
專為13000–16000×2500–3000×3000–4200mm 輕量化鋁合金廂式貨車 / 半掛車廂打造，兼容直梁、鵝頸式兩種骨架結構，多規格箱體共線柔性生產。
2. 廠房與產能參數
適配車間：240m×480m 現有廠房原地改造，無需大額土建投入
生產節拍：20 分鐘 / 臺
單班產能：10 小時有效作業，穩定產出 30 臺 / 班

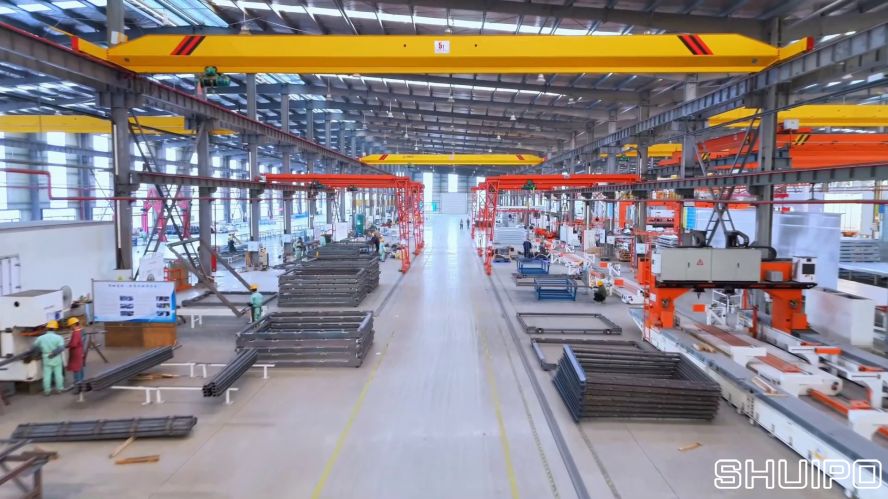

布局架構：7 大工藝專線并行，物流單向閉環，無交叉迂回搬運
3. 核心智造亮點（4 大核心優勢）
? 全工序自動化，大幅減員增效縱梁組對、機器人焊接、180° 液壓翻轉、數控鉆孔、AGV 轉運、專機滿焊高度集成，僅少量人工輔助裝配，徹底消除搬運、等待、返修七大生產浪費。

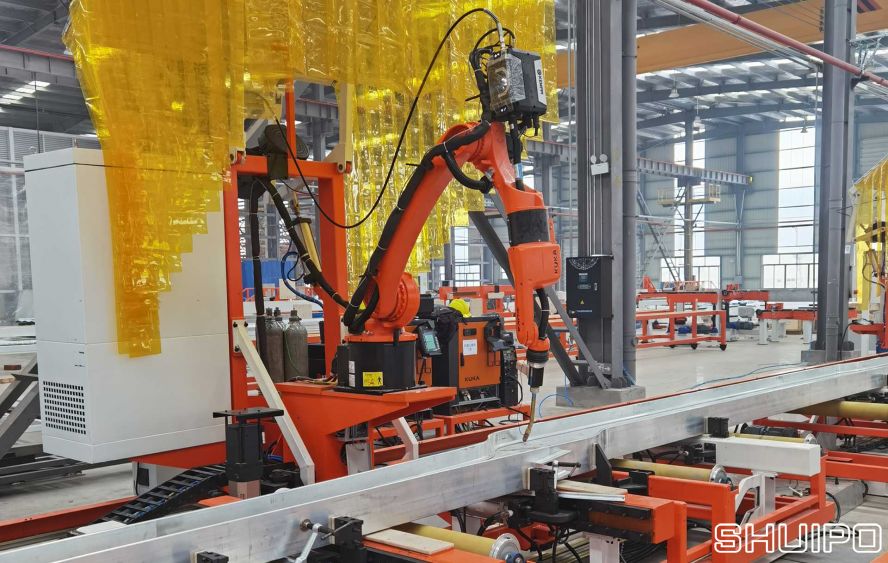

? KUKA 機器人 + 激光焊縫跟蹤，鋁合金焊接品質可控庫卡移動焊接機器人 + 芬蘭肯倍 / 松下鋁合金專用 MIG 焊接電源，曲線鵝頸焊縫激光自動跟蹤，直線焊縫機械仿形自適應，焊縫成型美觀，杜絕氣孔、未熔合、變形缺陷，批量一致性極強。
? PLC 物聯網智能管控，生產全鏈路可視化西門子全套電氣控制系統，對接產線數據采集模塊，生產進度、設備運行負載、焊接參數、故障報警、產能統計后臺實時查看，支持排產自動調度，根據箱體尺寸自動切換工藝程序，真正柔性制造。
? 高標準工裝工藝，工件零劃傷、設備長壽命所有鋁合金接觸部位加裝尼龍防護墊；設備主體拋丸 Sa2.5 級除銹，環氧底漆 + 面漆雙層防腐；液壓、傳動、電氣均采用國際一線品牌配件，故障率低，維保便捷。
整線六大工藝模塊詳解
模塊 1：BGX 骨架車生產線（承載基礎主線）
工序流程縱梁點固工裝組對成型→兩次輥道 180° 翻轉→雙懸臂機器人專機雙面滿焊→補焊校正緩存→車架整體組對→牽引板螺栓緊固→數控龍門鉆多孔加工→懸架 / 車橋吊裝裝配→車架整體 180° 翻轉裝胎→鏈條主線下線輸送
關鍵設備縱梁點固成型工裝、液壓翻轉輥道架、懸臂共軌焊接機器人工作站、車架組對工裝、雙頭數控龍門鉆床、3t 半龍門吊、110 米長鏈條輸送線等 17 套非標專機。
價值：保證車架尺寸精度與承載強度，鵝頸 R 圓弧一次模具成型，孔位統一數控加工，互換性強。
模塊 2：CBX 側板雙生產線（雙線并行，產能翻倍）

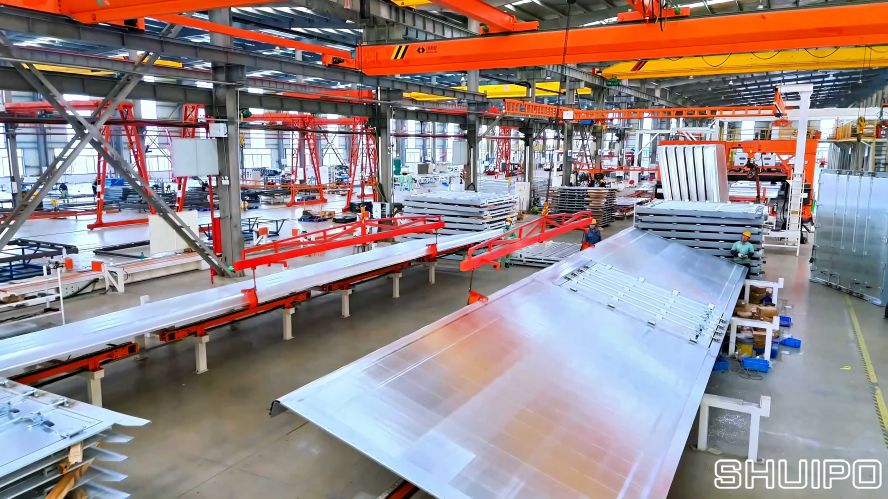

工序流程面板自動分料上料→芯板插裝點固→外側專機連續焊接→內側專機連續焊接→KBK 空中翻轉→龍門拉毛機表面處理→數控龍門鉆孔→成品緩存待總裝

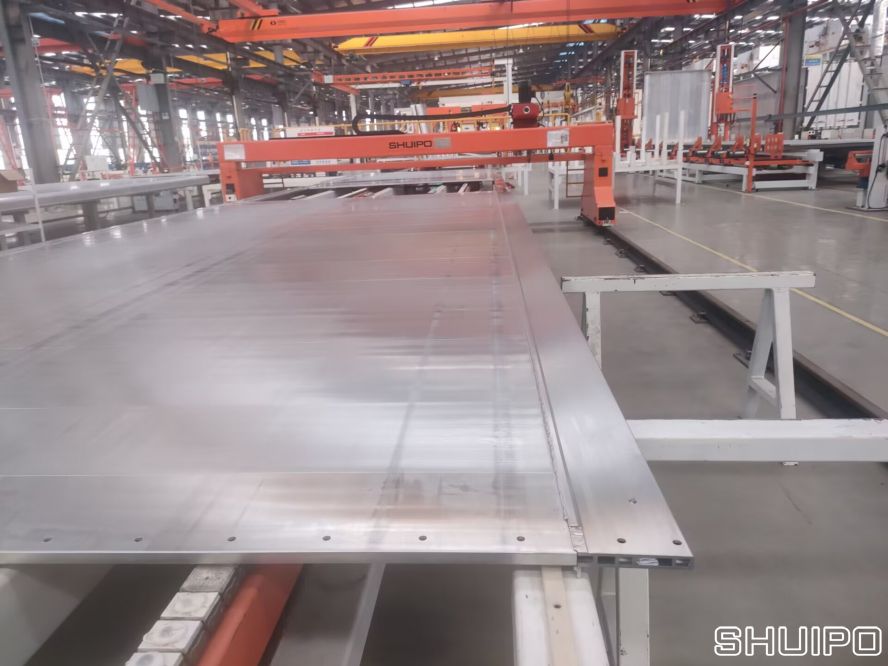

核心配置側板內外側焊接專機（機械仿形跟蹤）、龍門拉毛去毛刺設備、16 米超長數控鉆孔機、KBK 翻轉起重桁架、防護式板鏈輸送臺。
價值：兩條產線同步生產左右側板，表面拉毛提升噴漆附著力，全自動焊接保證廂板密封性與平整度。
模塊 3：DBX 底架生產線（車廂底板總成）
工序流程底板分料→前后段鵝頸結構拼裝→反面專機焊接→板鏈流轉補焊→KBK 整體 180° 翻轉→正面激光跟蹤滿焊
核心亮點底板正面焊機搭載激光三維焊縫跟蹤+80℃恒溫預熱裝置，長焊縫直線度誤差≤3mm，琴鍵式氣動壓緊有效抑制鋁合金薄板焊接變形。
模塊 4：LXC 合箱總裝主線（整車成型核心線）

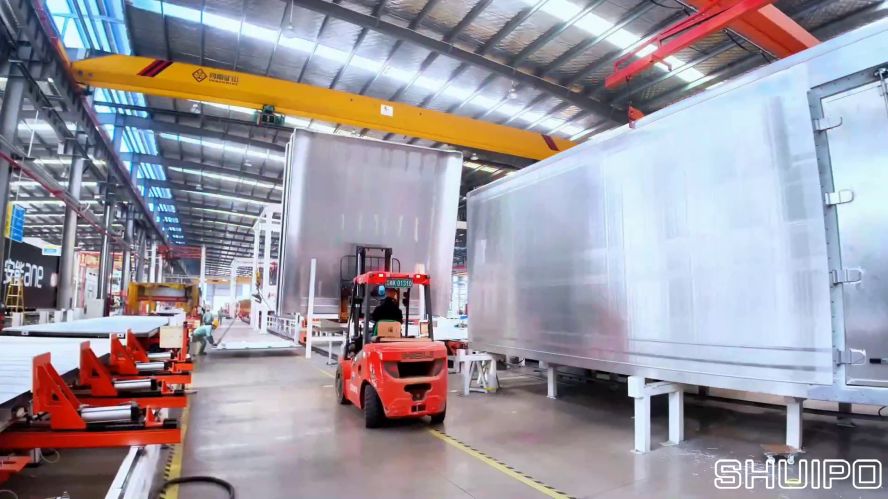

工序流程底架前后段拼接→升降小車轉運→合箱臺底板 + 側板 + 前板拼裝鎖緊→門板預裝→箱體提升機舉升→空中作業臺頂橫梁 / 頂蒙皮安裝打膠→頂蒙皮滿焊專機自動焊接→完整箱體下線
智能物流液壓升降有軌輸送車、多單元組合箱體轉運小車、KBK 起重桁架、移動龍門架、頂蒙皮全自動滿焊專機，實現箱體大件精準合攏。
模塊 5：QBX 前板獨立生產線

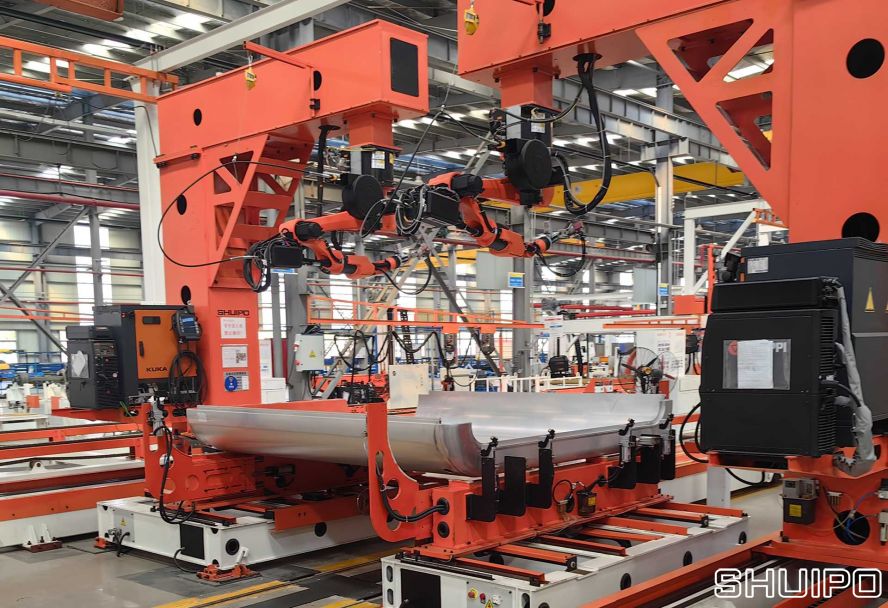

前板拼裝定位→龍門機器人正面焊接→拉毛去毛刺→液壓 180° 翻轉→懸臂機器人反面焊接→緩存臺暫存→AGV 智能小車配送至合箱線配套磁導航全方位 AGV，可原地 360° 旋轉、橫移、斜向行走，車間無軌柔性轉運，三重激光雷達避障，安全可靠。
模塊 6：MBX 門板生產線
門板拼裝點固→內縫焊接工裝固定焊接→拉毛打磨→鎖桿總成點固與焊接→橫移機械手自動抓取轉運→KBK 上線吊裝→門框長距離板鏈輸送線流轉自動化機械手替代人工搬運門板，定位精度高，避免磕碰損傷。
輔助配套：起重與裝配工裝
全工位配置 3t 半龍門吊、KBK 輕型起重系統，用于縱梁、車架、車橋、板簧吊裝，遙控 + 手柄雙操控，帶聲光安全報警，滿足重件裝配需求。
方案優勢總結
工藝閉環：從骨架到底盤、廂板、總裝一站式交付，無需二次配套設備；
柔性極強：長度、寬度、鵝頸高度多車型一鍵切換排產；
品質穩定：機器人 + 激光跟蹤標準化焊接，降低對焊工依賴；
物流最優：單向流水線設計，減少無效搬運，提升流轉效率；
運維省心：一線品牌元器件，完整電氣圖紙交付，售后技術支持完善；
落地快捷：依托舊車間改造，縮短基建周期，快速投產回本。
? 可根據客戶車型圖紙定制非標工裝
? 提供整線布局圖、三維方案、產能測算
? 上門勘測廠房、工藝規劃、安裝調試、人員培訓一站式服務
